HNC-21的正反转信号输出给变频器A700采用外接24V电
来源：艾特贸易2017-06-04
简介由于 HNC-21 的正反转信号输出给变频器 A700 采用外接 24V 电源，需要注意什么问题？ 采用漏型逻辑时，将端子 PC 作为公共端子，按照图 4.26 所示进行配线。此时，变频器的 SD 端子请不要
由于HNC-21的正反转信号输出给变频器A700采用外接24V电源，需要注意什么问题？ 采用漏型逻辑时，将端子PC作为公共端子，按照图4.26所示进行配线。此时，变频器的SD端子请不要与外部电源的0V端子连接，且端子PC-SD间使用DC 24V电源时，变频器的外部不可以设置并联的电源，有可能会因漏电流而导致错误动作。

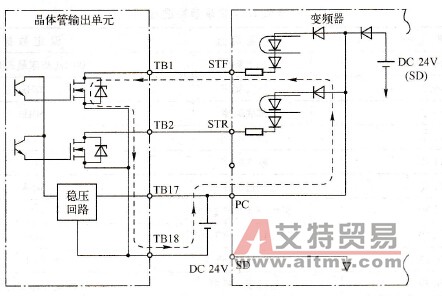

图4. 26 漏型逻辑下的外部接线
