PowerFlex700变频器的外部和内部的通信接线

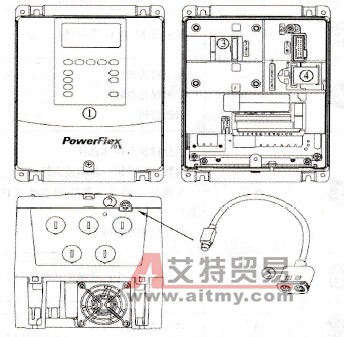

    (1) PowerFlex700变频器的端口位置指示如图5-4所示。

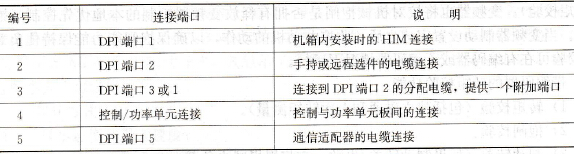

    图5-4    变频器的端口位置    PowerFlex700变频器的端口位置使用说明如表5-6所示。    表5-6    端口使用说明

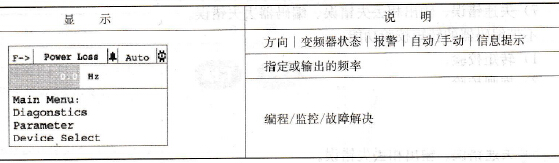

    (2) HIM概述    LCD上显示要素说明如表5-7所示。    表5-7    LCD显示要素

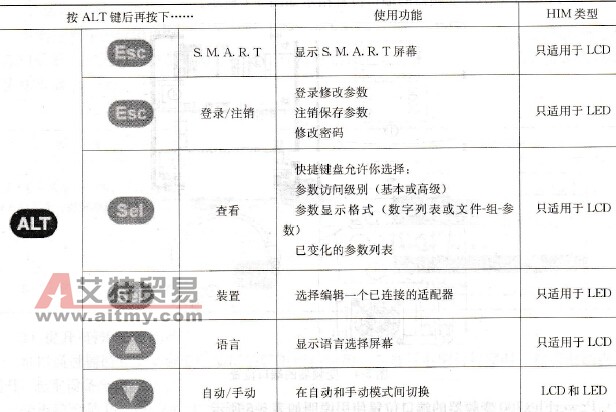

    ALT功能：要使用ALT功能，按下ALT键后放开，再按下与下列功能对应的编程键。ALT键功能如表5-8所示。    表5-8    ALT功能表

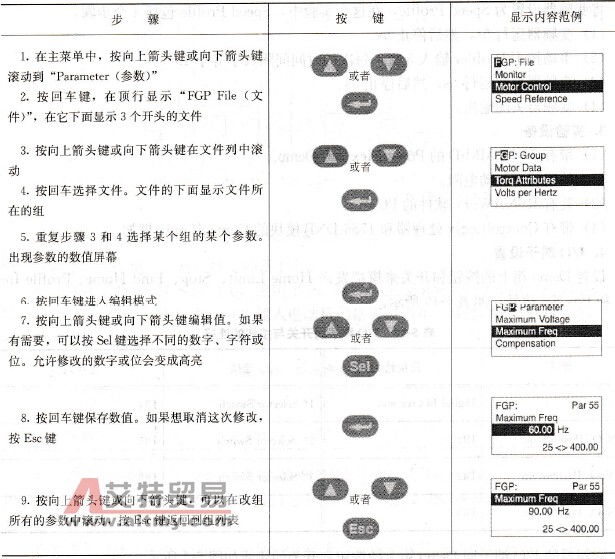

    使用LCD HIM查看和编辑参数操作举例如表5-9所示。    表5-9    LCD HIM操作举例
    PowerFlex700变频器增加了位置控制/速度曲线的功能，该功能应用到位置调节器中提供了点到点的位置定位功能，用速度调节器提供了速度曲线功能。点到点的位置定位既可以是位置增量的移动，也可以是相对于0位向绝对位置的移动。位置调节器需要编码器反馈。
