PowerFlex700变频器的I/O端子接线

    PowerFlex700变频器的I/O接线的重要说明如下：    (1)应使用铜导线。    (2)推荐使用绝缘等级600V或以上的导线。    (3)控制和信号线应与电源线隔开至少0.3m (lft)。    (4)标有“（-）”或“Common”的I/O接线端不能与大地相连，其设计的目的是减少共模干扰。上述接线端接地将引起信号噪声。    变频器内部端子的位置如图5-2所示。

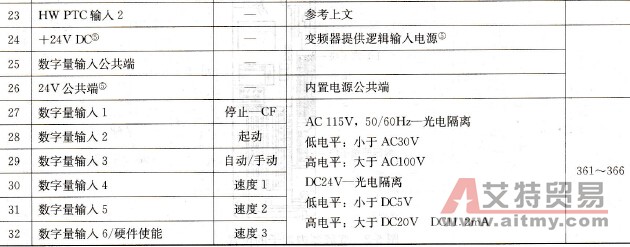

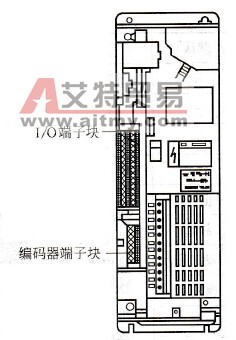

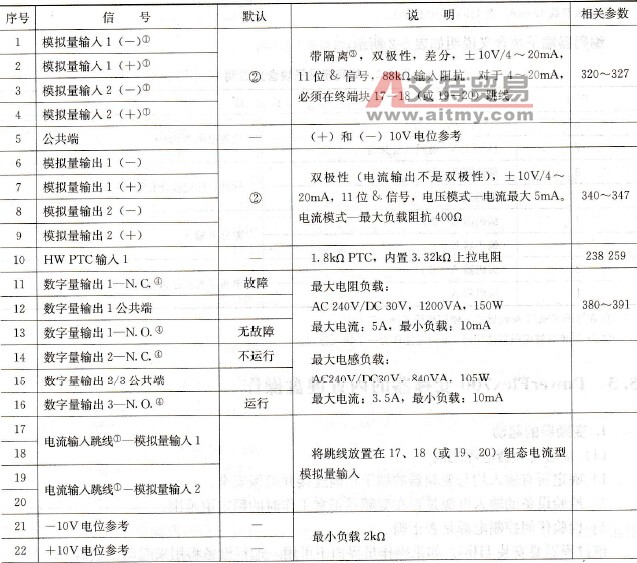

    图5-2    变频器内端子的位置    PowerFlex700变频器的I/O端子块含义说明如表5-1所示。    表5-1    I/O端子块含义说明

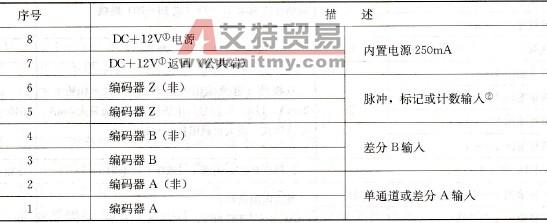

    ①4～20mA操作需要将17-18（或19-20）跳线。如果不跳线变频器可能被损坏。    ②这些输入/输出取决于许多参数（参见“相关参数”）。    ③差分隔离一相对于PE端，外部电压电源应低于160V，输入为高抗共模干扰性能力。    ④当条件满足时继电器将被选作其他功能而激活，当条件不存在时继电器断开。    ⑤最大负载150mA，在115V型中不存在。    编码器端子块含义说明如表5-2所示。    表5-2    编码器端子块含义说明
    ①在20B-ENC-1编码器板上使用跳线选择+5/12V。    ②当A和B被编码器使用时，Z通道能作为一个输入脉冲。
