变频器转矩控制在牵引装置中的应用

    1．牵引装置对起动的要求主要的牵引装置如电力机车和电梯等，其电力拖动系统的主要特点如下：    (1)负载的轻重是随机的  电力机车和电梯中的乘客时多时少，无规律可循；    (2)对起动过程的要求较高实践证明，在电力机车和电梯中，乘客的感觉和速度大小无关，但与加速度有关，与加速度的变化率关系更大。因此，要求起动和加速过程必须十分平稳。    2．电力拖动系统的加速度    (1)电力拖动系统加速度的计算根据电力拖动的知识，加速度的计算公式为     (12-11)式中dn/dt-电力拖动系统的加速度；    GD²-电力拖动系统的飞轮力矩。    式(12-11)表明：    1)加速度的大小与动态转矩成正比，即
     2)加速度的大小与飞轮力矩成反比，即

     (2)电力拖动系统的加速时间     (12-12)式中t1,2-从n1加速（或减速）至n2所需的时间；    n1-加速（或减速）前的转速；    n2-加速（或减速）后的转速。    式(12-12)表明，加速时间与动态转矩成反比。动态转矩大，可缩短加速时间，即    TJ↑→t1,2↓反之，动态转矩小，将延长加速时间，即    TJ↓→t1，2↑    3．不同控制方式的起动过程    (1)转速控制的起动过程在转速控制模式下，动态转矩的大小不可能根据负载轻重自动进行调整。为了防止发生起动不起来的情况，总是按负载转矩最大的情况来预置起动转矩。这样，在负载较轻的情况下，就容易在起动瞬间因发生冲击而抖动。机车在起动时常常会发生冲击，就是例子之一。    (2)转矩控制的起动过程在转矩控制模式下，可以使电动机的电磁转矩从0开始逐渐增大，直至能够克服负载转矩时，动态转矩和加速度才从0开始缓慢增加，从而使起动过程十分平稳。图12-12a是负载转矩较小时的情形；图12-12b是负载转矩较大时的情形。

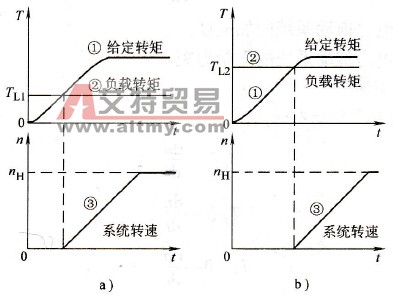

    图12-12    转矩控制用于起动    a)负载转矩较小时b）负载转矩较大时    当电力拖动系统已经起动后，如果电动机的转矩给定信号还在继续增大，会导致动态转矩和加速度的不断增加，一直加速到上限转速时为止。如上所述，加速度的不断增加将引起乘客的不舒适。所以，当起动到一定转速后，应切换为转速控制，使电力拖动系统按预置的加速时间加速到正常的运行速度。
