变频器的转速控制与转矩控制

    1．转速控制变频调速在绝大多数情况下，都是通过调节频率来调节电动机转速的，称为转速控制。其特点如图12-9a和b所示，当调节变频器的给定信号UG时，变频器的输出频率fx和电动机的转速nM将随UG的改变而改变。    2．转矩控制转矩控制是一种特殊的控制方式，当变频器的给定信号UG改变时，受调节的不是频率，而是电动机轴上的电磁转矩TM，如图12-9c和d所示：    当给定信号为10V时，电动机的电磁转矩为额定值(100% TMN)，如图12-9d中的状态①所示；当给定信号为5V时，电动机的电磁转矩为50% TMN，如图12-9d中的状态②所示。    转矩控制只有在“有转速反馈的矢量控制”方式下才能进行，因此是矢量控制方式中的一种特殊控制功能。

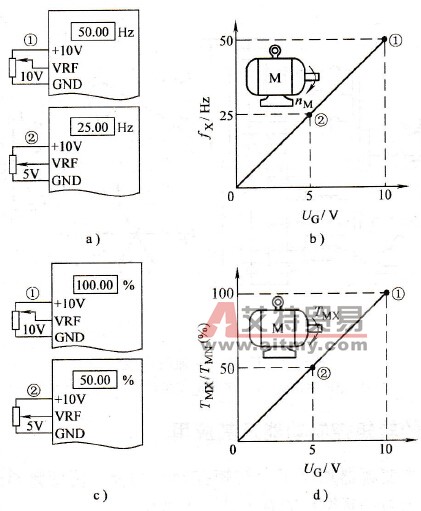

    图12-9    转速控制与转矩控制    a)转速控制的给定与显示b）频率给定线    c)转矩控制的给定与显示d）转矩给定线
