潜油电泵的变频-工频双回路装置（二）

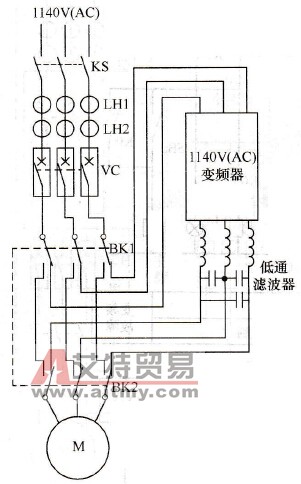

    1．潜油电泵的变频-工频双回路装置方案    对于新装设备或旧系统设备的电气拖动控制已老化，可采用一种简单的潜油电泵的变频-工频双回路装置的接线方法。这种方法与图3 -13所示的潜油电泵的变频-工频双主回路相比，增加了一台双头刀闸( BK2)，省去了两台真空断路器(VC01、VC02)和两台隔离刀闸( KS1、KS0)。    2．电气接线    1)主接线    潜油电泵的变频-工频双主回路接线如图3 -17所示。    双头刀闸BK1和隔离刀闸BK2是为了保证工频系统与变频系统之间实现绝对“联锁”而设置的，这样可做到在任何情况下，工频系统与变频系统之间也不会出现“撞车”短路故障。    2)测量及保护等电路    潜油电泵驱动电动机的测量、保护及控制电源采用简单的，如图3-18所示。
    图3-17    潜油电泵的变频-工频双主回路接线    KS-隔离刀闸；LH1、LH2-电流互感器；    BK1、BK2-双头刀闸；VC-真空断路器。

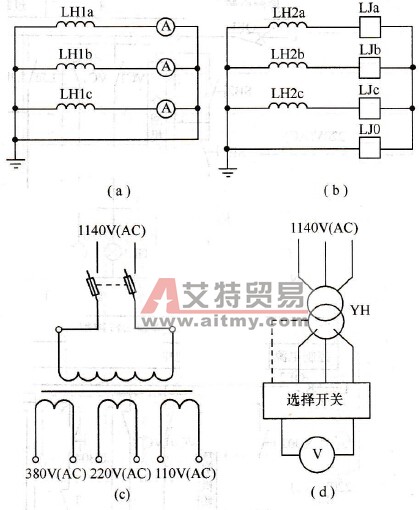

    图3-18    潜油电泵驱动电机的测量、保护等电路及控制电源    潜油电泵驱动电动机的测量、保护电路设有两组电流互感器( LH1、LH2)，其中LH1是用来进行测量的，实际使用中可接电流表(图3 -18(a))，也可将功率表、电度表等的电流回路接入其中；LH2是用来接过载保护（即过流继电器LJa、LJb、LJc等）的，其功能与低压电动机的热继电器相同(图3 -18(b))。    图3 -18(c)所示的控制电源变压器共有三种电压输出供选用，本方案只使用的其中的220V( AC)；对于380V( AC)和110V( AC)，实际使用时，如没有相应电压的控制系统，只需将其悬空即可。    在中压1140V的电气系统中，电压需通过电压互感器(YH)转换后才能接到电压表上。图3 -18(d)所示的是通过选择开关进行选择的测量相电压和线电压的电压表的接线。    图3 -18(d)所示的是省掉2只到4只电压表，YH出来后通过一专用的电压测量选择开关的转换来测量电压；电压测量选择开关分为三挡和六挡，其中，六个挡位的可分别测量各线电压和相电压。    3)控制系统    潜油电泵驱动电动机的控制系统电路如图3 -19所示，整个控制系统只需控制一台真空断路器。

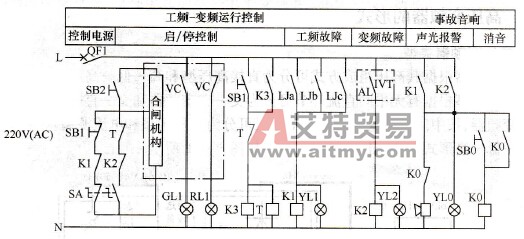

    图3-19    潜油电泵驱动电动机的控制系统电路    潜油电泵驱动电动机的变频器接线如图3 - 20所示，变频器的控制只需设启/停控制，其中，VC为启动控制，K3为先停变频器控制，SA为变频运行方式选定，用K2对变频器的故障信号进行扩展，以便多用。

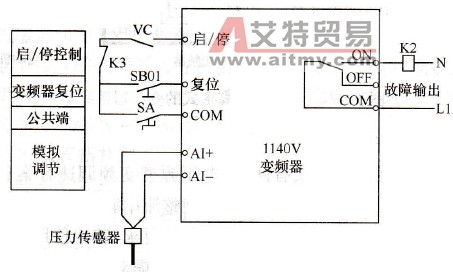

    图3-20    潜油电泵驱动电动机的变频器接线    图3-20中，潜油电泵的变频器的调速信号同样可采样出油压力，模拟调速信号可以由潜油电泵专用控制系统提供，也可通过电位器及变频器操作面板上的“▲”“▼”键来进行人工调节；本方案中采用变频器内置的PID功能来完成最简单的PID闭环调节。
