变频技术在旋转平面磨床上的应用
来源:艾特贸易2017-06-04
简介旋转平面磨床的台面传动虽然一直采用油压电动机,但工作时油温上升,其结果是机械部分产生热畸变,这对于被称为镜面抛光的加工精度会产生恶劣影响,且油压系统的维护处理也极

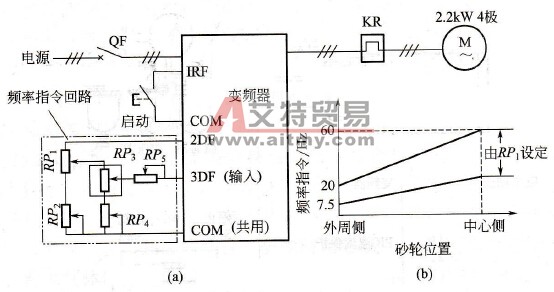

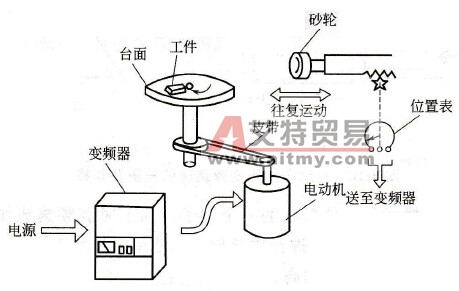

旋转平面磨床的台面传动虽然一直采用油压电动机,但工作时油温上升,其结果是机械部分产生热畸变,这对于被称为镜面抛光的加工精度会产生恶劣影响,且油压系统的维护处理也极不方便。采用变频调速可消除这样的问题。图6-12所示为磨床变频调速工作示意图,图中的台面采用变频器传动时,砂轮接近旋转台面中心增加台面转速,反之砂轮接近外围就减小台面转速。重复这样的操作就可以使台上工件的研磨速度与其位置无关而保持恒定,从而提高精度和效率。 图6-12 磨床变频调速工作示意图 图6-13所示为磨床变频调速框图和频率指令。图中RP1~RP5的可变电阻用来设定变频器的输出频率,按图6-13(b)所示特性设定,其中RP3装在机械部分,其阻值随砂轮位置而变化,应选用可靠性高的产品。图6-13 (a)中RP1~RP5构成的电路给出的变频器频率指令是根据与砂轮往复运动联动的RP3的值来确定的,砂轮靠近中心时大,靠近外围时小,从而台面转速很好地跟踪了变频器频率指令。 调整时,由RP1设定最大速度,不需要维护。RP3最大时调整RP5,设定中心速度。由于采用数控变频器,使速度再现性好,产品质量稳定。使用效果如下。 ①与以往方式(油压电动机方式)相比,对机械部件的热影响降低,因而提高了工件的研磨精度。
图6-13 磨床变频调速框图和频率指令 ②与以往方式相比,速度跟踪性能提高使线速度变化减小,降低了工件的表面粗糙度。 ③速度设定较以往方式更容易,操作简便。 ④不需要油压保养,机器运转率提高。 需要注意的如下。 ①由于反复加减速,选择电动机和变频器时都应确保在其等效额定负载以内。应特别注意制动器的负载。 ②为确保研磨面的精度和粗糙度,应选择振动小的电动机。 ③为了减小负载变化对转速的影响,机械设计应考虑在最高电动机转速时也能使用。
