高压变频器的水泵“高-低-高”双回路方案

    1)供水系统    图3-42为一供水系统，该供水系统共有两条出线（供水管线），分别在供水母管的一、二段上。供水系统共设水泵4台，容量为4kW×750kW。

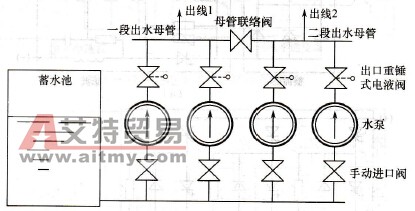

    图3-42    供水系统示意    该供水系统的4台水泵均配置6kV高压驱动电动机。原6kV动力配电系统均采用固定式少油断路器高压柜。    2)变频方案    根据该供水系统的特点，只要对其中1台750kW的水泵电动机进行变频调速就能实现整个供水系统的恒压供水。为了便于初学者理解，本案例只采用“变频一拖一”的双主回路方式。    变频器采用800kV·A(750kW)“高-低-高”形式的变频器系统（图3-43）。“高-低-高”变频器（系统）中的降压、升压变压器一般采用变频器生产厂家的原装产品，也可根据生产厂家规定的指标进行选用。    变频器（系统）的进、出端各设一台真空断路器高压柜，其中，变频器（系统）的进线端的高压柜应按有关高压动力设备的规范要求，配置相应的变压器保护装置。电抗器的配置应根据现场的具体情况定（多征求变频器供应商及生产厂家的意见）。    变频（恒压）供水调节示意如图3 -44所示。这是一种常见的简单闭环调节方式，一般用于中小规模的供水系统。这种闭环调节方式可通过PID调节器（智能仪表）来实现，也可通过PLC+触摸屏、PCS及DCS等来实现。    供水系统的调节方法需根据供水系统的具体情况确定，中小型的供水系统，在供水管网不是很长的情况下，一般用恒压调节方式就可满足，有时可采用分时段的恒压调节方式，如早8时到晚10时（用水高峰期）为一个恒定水压，晚10时到早8时（用水低谷期）为一个恒定水压。

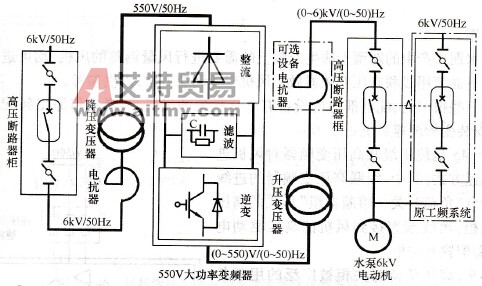

    图3-43    水泵“高-低-高”双回路方案

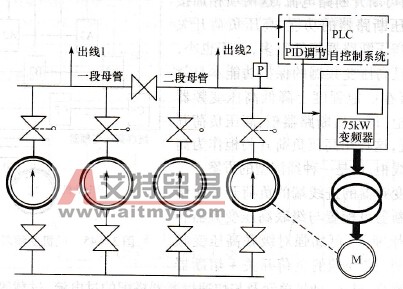

    图3-44    变频供水调节控制示意图    对于大型的供水系统，在供水管网很长的情况下，仅用恒压调节方式就可能满足不了，可采用管网末端的压力作为分段恒压调节方式的选择信号，也可作为调节信号。管网末端的压力一般会因距离远不易采样传输，具体用到时还需配套相应的传输装置（还可能是无线传输），故这样的调节方式如水厂中央监控室不能直接提供调节信号将会很难。对此可采用串级变压的调节方式，用供水流量作为调节设定的基准信号，用出水压力作为变水压调节信号。
