IGCT的高压三电平变频器

    1)IGCT的高压三电平变频器的结构    以IGCT为逆变器件的高压三电平变频器（调速系统）的功率范围为315kW~ 2500kW，其电气原理如图3-41所示。其中，图3-41(a)为IGCT的高压三电平变频器的整流和滤波部分，图3-41(b)为IGCT的高压三电平变频器的逆变部分。

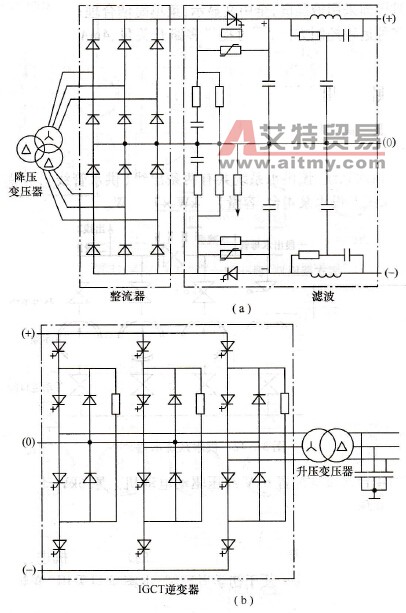

    图3-41    以IGCT为逆变器件的高压三电平变频器    (a)整流和滤波；(b)逆变。    2) IGCT的高压三电平变频器的特点    图3-41所示的IGCT的高压三电平变频器中，包括了三绕组变压器、变频器主体和集成滤波升压单元。它具有以下特点：    (1)IGCT器件开通关断直接由光纤控制，并且采取压装的安装方式，相对于采用IGBT的H桥形式的高压变频器，器件数量少且器件本身及安装方式都更加可靠；    (2)主回路采用三电平带滤波器的结构，控制算法采用特定消谐算法，输出电压波形接近正弦波；    (3)网侧采用多重化整流技术，网侧电流谐波含量低；    (4)系统具有完备的软、硬件保护功能，能在微秒级的时间内对严重故障进行快速保护；    (5)主控系统采用多CPU系统，保证系统在各个频率点都有优异的动态性能；    (6)本地人机界面采用液晶屏，全中文显示，菜单简洁合理；    (7)可实现多种远程控制方式，同时提供多路开关量、4mA~ 20mA模拟量和上级系统接口。
