中性点钳位的多电平PWM高压变频器

    中性点钳位的三电平、四电平PWM的高压变频器均属多电平PWM高压变频器，这种结构还有五电平及更多电平的结构形式。    图3-39是三电平PWM高压变频器。    四电平PWM高压变频器如图3-40所示，其逆变侧结构要比三电平PWM高压变频器复杂，多一电平。

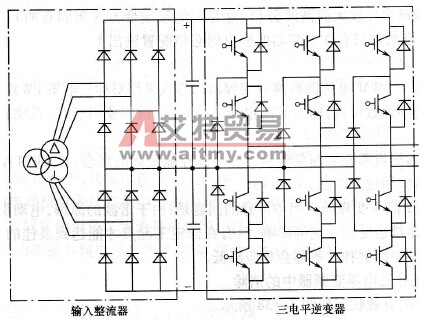

    图3-39    三电平PWM高压变频器

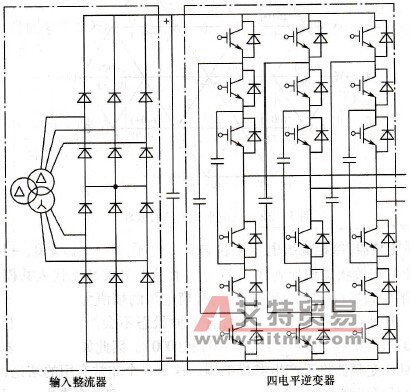

    图3-40    四电平PWM高压变频器    多电平PWM高压变频器通过整体装置的串/并联拓扑结构以满足不同电压（如3. 3kV、6.6kV和10kV）等级的需求。这种结构可采用共用直流母线方案，以实现多台变频器之间的能量交换。多电平PWM高压变频器的输出非常接近正弦波，可适用于普通感应电动机和同步电动机的调速。
