共用直流母线方式的工作原理

    对于频繁启动、制动，或是四象限运行的电动机而言，如何处理制动过程不仅影响系统的动态响应，而且还有经济效益的问题。于是，回馈制动成为人们讨论的焦点，然而在目前大部分的通用变频器还不能通过单独的一台变频器来实现再生能量的情况下，如何用最简单的办法来实现回馈制动呢？    为解决以上问题，这里介绍了一种共用直流母线方式的再生能量回馈系统，通过这种方式，可以将制动产生的再生能量进行充分利用，从而起到既节约电能又处理再生电能的功效。    我们知道通常意义上的异步电动机多传动包括整流桥、直流母线供电回路、若干个逆变器，其中电动机需要的能量是以直流方式通过PWM逆变器输出的。在多传动方式下，制动时感生能量就反馈到直流回路。通过直流回路，这部分反馈能量就可以消耗在其他处在电动状态的电动机上，制动要求特别高时，只需要在共用母线上并上一个共用制动单元即可。    图5.2所示接线是典型的共用直流母线的制动方式，M1处于电动状态，M2经常处于发电状态，三相交流电源380V接到VF1上。

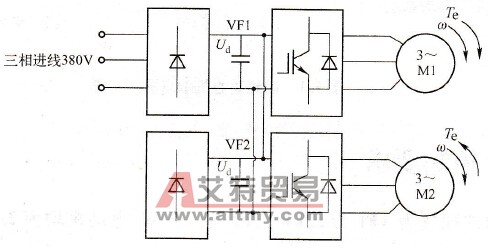

    图5.2    共用直流母线的回馈制动方式    处于电动状态的电动机M1上的变频器VF1，VF2,通过共用直流母线方式与VF1的母线相连。在此种方式下，VF2仅作为逆变器使用，M2处于电动状态时，所需能量由交流电网通过VF1的整流桥获得；M2处于发电状态时，反馈能量通过直流母线由M2的电动状态消耗。
