577V级联单元组成的高压变频器

    由577V级联单元组成的级联型高压变频器的拓扑结构如图3-28所示。由图可以看出，由577V级联单元组成的6kV级联型高压变频器要比由433V级联单元组成的级联型高压变频器少两级级联单元组（只有6级）。

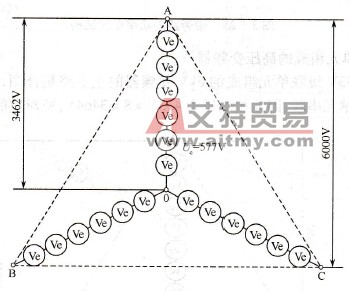

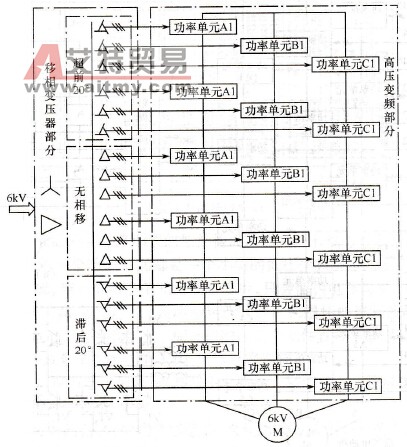

    图3-28    577V级联单元组成的6kV变频器的主电路拓扑图    图3-29由577V级联单元组成的高压变频器的主体结构，包括移相变压器、变频器主电路和中、高压电动机三大部分。    图3-29所示的6kV高压变频器系统中，每相由6个额定电压为577V的功率单元串联，三相共有18个功率单元，分别由输入隔离变压器的二次绕组供电。18个次绕组分3组，每组之间存在20°相位差，形成相当于18个脉冲整流，使得电压总畸变率只有3%，电流总畸变率小于4%。    对于额定输出电压为6kV的变频器，每相由6个额定电压为577V的功率单元串联所输出的相电压最高可达3462V，换算成线电压可达6kV。每个功率单元承受全部的输出电流，但只提供1/6的相电压和1/18的输出功率。
    图3-29    577V级联单元组成的6kV变频器
