433V级联单元组成的高压变频器

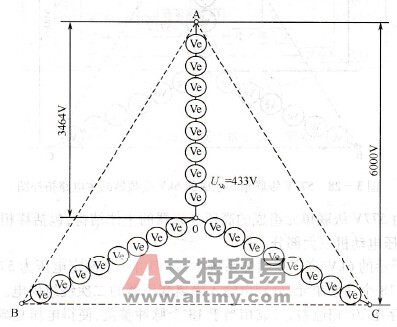

    图3-26为433V级联单元组成的6kV变频器的主电路拓扑图，每组由8个额定电压为433V的功率单元串联，因此相电压为433V×8= 3464V，所对应的线电压为6000V。

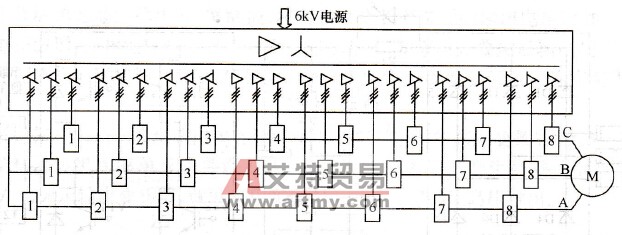

    图3-26    433V级联单元组成的6KV变频器的主电路拓扑图    每个功率单元由输入隔离变压器的24个二次绕组分别供电，24个二次绕组分成8组（图3-27），每组之间存在7.5°的相位差。所需相位差可通过变压器的不同连接组别来实现。这种多重化技术构成的高压变频器也称为单元串联多电平PWM电压型变频器。采用功率单元串联，而不是用器件串联来实现高压输出，所以不存在器件的均压问题。
    图3-27    由433V级联单元组成的6kV变频器的主电路
