级联变频器的功率单元

    级联变频器的功率单元通常会与旁路单元配套使用，旁路单元的作用是在功率单元故障时，直接将其短路，从而不影响变频器的运行。    带旁路的功率单元结构如图3-25所示，三相交流电整流后经滤波电容滤波形成直流母线电压，变频器的监控电路实时监控IGBT和直流母线的状态，将状态反馈回主控系统。在单元出现严重故障时，主控将驱动旁通单元中的接触器，打开功率单元的旁通回路，使单元进入旁通状态，避免整个变频器停机，从而提高了级联系统的运行可靠性。    当功率单元额定电压为577V时，直流母线电压为800V左右。逆变器由4个耐压为1700V的IGBT模块组成H桥式单相逆变电路，通过PWM控制，在T1和T2两端得到变压、变频的交流输出，输出电压为单相交流0～577V，频率为0～50Hz（根据电动机的额定功率，可以进行相应的调整，最高可达120Hz）。

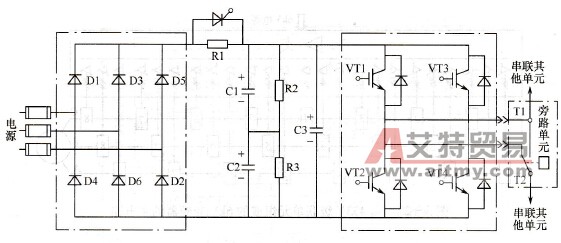

    图3-25    带旁路的功率单元结构
