A700变频器的直流供电模式二

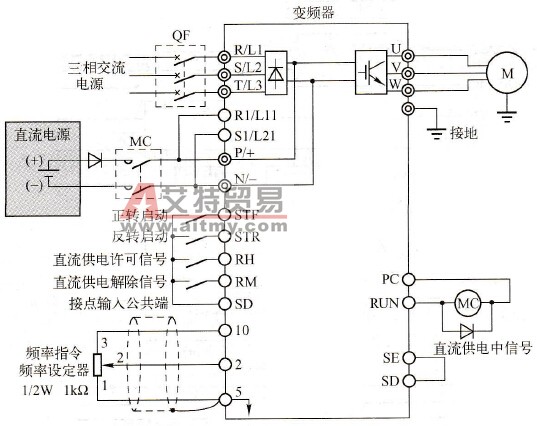

    图5. 29所示为直流供电模式二的外部连接图。在该线路中，变频器内部控制线路供电端子R1/L11、S1/L21必须与P/+、N/-连接，且与三相进线的短接片必须拆除。同时，由于直流供电模式二采用的是交流与直流回路切换供电，必须提供“供电运行许可信号”后，才能进行直流电源运行。    关于对输入端子RH、RM和输出端子RUN等的设定按表5.3所示的进行。

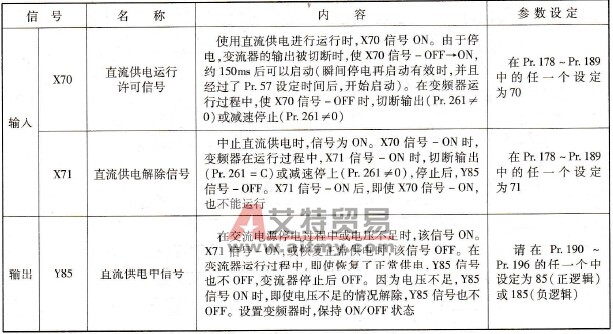

    图5.29    直流供电模式二    表5.3    多功能输入、输出功能定义
    直流供电模式二的参数设置：Pr．30= 20或21。
