离心压缩机的变频改造

    1．离心压缩机的变频改造方案    1)变频改造方案    离心压缩机的变频改造方案如图4-33所示，本案例的这种变频改造是指对制冷机组（也对中央空调机组）的离心压缩机的变频改造，该方案可适应离心空气压缩机的变频改造。
    图4-33    离心压缩机的变频改造    通常来说，只对制冷机组只有一台离心压缩机进行变频调速（节能）改造，最多不超过两台（一套制冷机组有两台离心压缩机）。    一些螺杆式压缩机也可按上述方案进行变频改造，特别是国内生产的螺杆机——便于向厂家进行有关变频调速的技术问题，以便将变频调速改造的风险降到最低。    2)变频改造调节方案    如图4-34所示，离心压缩机的变频改造要采用闭环调节方式，简单的只需采用冷冻水出口温度的PID闭环调节方式即可，对于控制要求复杂的（特别是大型机组）可采用冷冻水温差PID闭环调节，还可考虑将冷媒压力于冷冻水温度（或温差）组成串级调节方式。

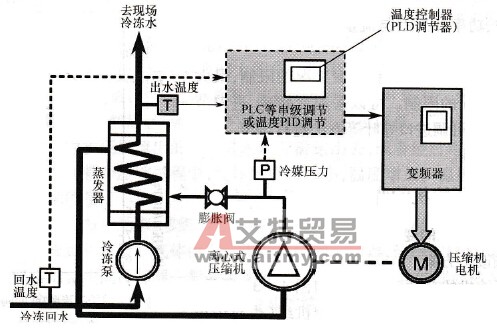

    图4-34    离心压缩机的变频调节方案    2．电路图    1)主电路图    主电路图如图4-35所示，变频主回路与原工频主回路组成双主回路系统，对润滑油压影响大时，可增设润滑油泵（只在变频运行方式下使用）。

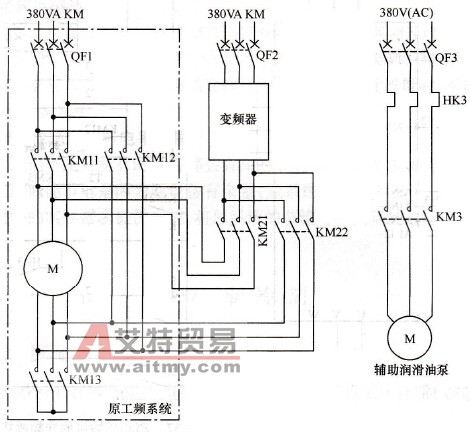

    图4-35    离心压缩机的变频改造主接线及辅助油泵接线    2)变频器调节回路    变频器调节回路为闭环调节，图4-36示出的只是简单的温度闭环调节，采样信号可用冷冻水回水温度或冷冻水出水温度。对于复杂的串级调节方式可通过PLC软件或多功能（带串级调节方式）的过程控制器来实现。    3)控制系统回路    离心压缩机的变频改造的控制接线如图4-37所示，该控制回路可作为双主回路（变频-工频）的控制接线，也可以作为以原工频系统为基础的旧系统变频改造（即在原工频系统为基础上加装变频系统）之用。旧系统变频改造时，图中虚框部分分别为原工频控制系统的启停、状态指示部分及变频器的故障状态输出。

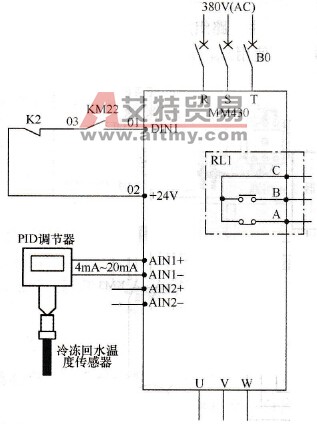

    图4-36    MM430变频器接线示意图

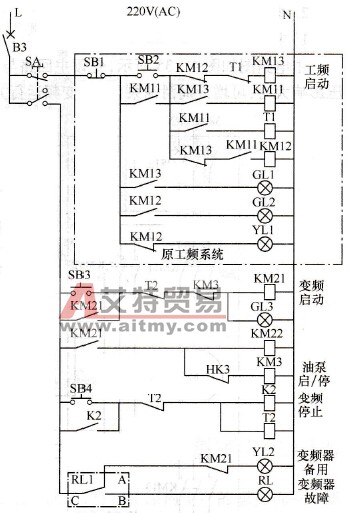

    图4-37    离心压缩机的变频改造的控制接线
