收卷系统的变频改造

    1．单收卷系统的磁粉离合器控制    图6-27所示的是一种传统的张力控制磁粉离合器的收卷系统。    2．收卷系统的变频改造    对于使用中的复卷设备可以根据实际工艺的需要逐步进行变频改造，逐步完善复卷设备系统的工艺，以节省投资。    收卷系统的变频改造方案如图6-28所示。    说明：    (1)如原张力传感器或其他形式的张力检测装置的输出是标准模拟信号（如(4~ 20) mA、(0~20) mA或(0~10)V等）或能转换成标准模拟信号，且精度能满足变频调节的需求时，在进行收卷系统变频改造时可借用原张力传感器的输出。张力PID调节时，要根据现场的实际情况决定PID调节中微分的使用及其数值的设定，力求调节效果达到最佳。

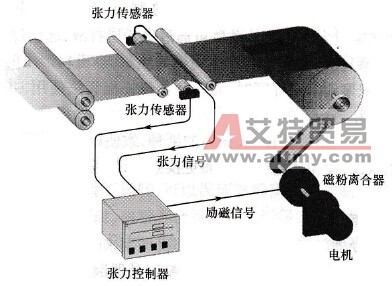

    图6-27    一种传统的张力控制磁粉离合器的收卷系统示意图

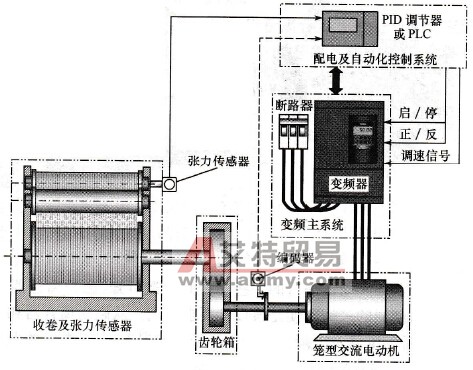

    图6-28    收卷系统的变频改造方案示意图    (2)光电编码器及其调节控制设备可与张力PID调节组成高级调节方式（如串级调节），也可以用于专用型变频器的调节信号。光电编码器及其调节控制设备可根据实际工艺所要求的情况选用，如张力闭环+通用变频器的调节精度能满足收卷工艺的需求可以不配置。
