常见印刷机械的变频调速形式

    1)常用变频调速的印刷机械    印刷机械的种类繁多，常采用变频调速的具体有胶印机、凹版印刷机、单张纸平版印刷机、卷筒纸平版印刷机、自动分切机、边封中封两用制袋机、半自动两用覆面机、湿式复膜机、复膜压合机、胶包本机、铝箔分切机、胶黏带分条机等。    特别是胶印机应用变频调速技术已相当普遍，主要是主电机调速和水洗系统电机调速来完成印刷过程中的送纸、上墨、印刷、洗墨等动作。印后设备采用变频器的产品主要有装订机械、包装机械等。    总之，原来采用直流调速、电磁电机调速、齿轮箱有级调速和其他无级调速的设备基本上都可以改造为变频调速。    2)印刷机械采用的变频调速方式    (1)分段速调速方式：一般用于小型印刷机的滚筒类的变频调速驱动，系统构成简单。如果印刷机采用的是机械式调速且在进行变频调速改造时不用更换驱动电机的情况下，还可保留原工频系统（如图6-13）。使用时将原机械式调速装置置位于非调速位置，这样可以使变频调速装置与原机械式调速装置互为备用，提高印刷设备的可靠性。   分段速方式的运行主要表现在以下几点：    ①点动（或低速5Hz）运行：由控制系统通过“启/停”及“正/反”来实现；    ②段速1：印刷运行时的速度；    ③段速2：洗墨时的速度。    (2)模拟信号调速方式：如印刷机原来采用无级调速（如滑差电机），则在进行变频调速改造时就需更换驱动电机，拆除原工频系统，将原动力供电断路器作为变频器的供电断路器使用（图6-14）。如原调速系统存在标准的模拟调节信号(如(4~20) mA，(0~20) mA，(0~10)V等），则可作为变频调速装置的调速信号使用，对于非标准的模拟调节信号也可根据具体情况，转换成标准的模拟调节信号后作为变频调速装置的调速信号使用。

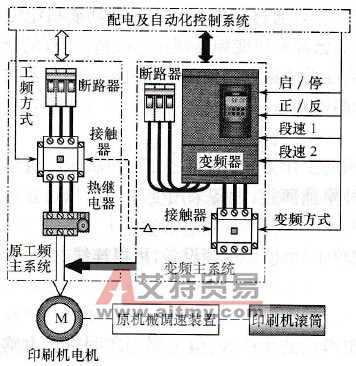

    图6-13    分段速调速方式

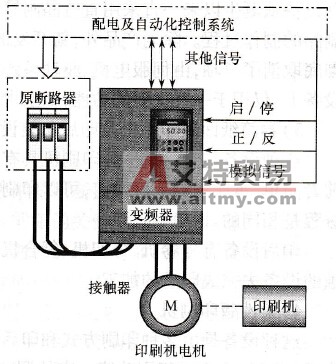

    图6-14    模拟信号调速方式    (3)专用变频器：这种方式与分段速调速和模拟信号调速的情况不同，该变频调速方式是使用光电编码信号作为调速信号并使用专用变频器来进行更加精确的调速控制。    3)印刷机械常采用的变频器    目前，较大型的印刷机械设备、印刷机械的高端产品和出口到国外的产品多数采用进口或中外合资生产的变频器，低端产品和小型印刷机械设备采用国产变频器。
