用安川VS-616G5变频器改造双色胶印机的分段速方案

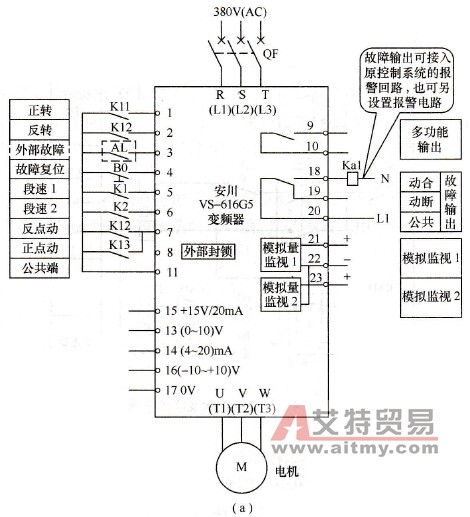

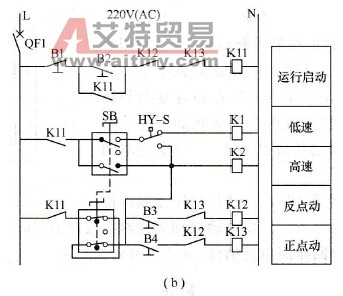

    图6-36(a)、(b)是采用安川VS - 616G5变频器和异步电动机改造双色胶印机的分段速变频器接线和控制接线图。    这种分段速的调速过程与原调速相似，不同的是改造后的主回路和交流接触器已经全部去除。    (1)SB（三工位）按钮开关处于“低速”位置时，当按下按钮B2时K11启动，变频器开机处于待加速运行状态，电机不转动；在继电器K1被K11合压开关HY-S动断触点启动，此时K1的闭合接通段速1，电机启动加速，其转速以段速一所设定的频率值运行。

    图6-36    安川VS - 616G5变频器改造双色胶印机的分段速接线    (a)变频方案一；(b)变频控制方案一。    当输纸单元工作胶辊压下时，合压开关HY -S动作，断开K1，动合触点启动继电器K2，并接通段速2，电机转速继续上升到正常工作状态（即段速2所设定的频率值运行）。调整电位器Rj2一般装在操作面板上，可随时调节其阻值，以改变变频器的工作输出频率。    (2)当SB（三工位）按钮开关直接投到“高速”位置时，此位置工艺上称为洗胶。用于印刷前的准备工作并要求电机以高速、可调速运转。此时，启动变频器，将直接进入到段速2所设定的频率值运行。    (3)当SB（三工位）按钮开关直接投到“停”位置，且K11未启动时，为点动状态，点动速度可以在变频器上设置。此时当压下“B4”或“B3”按钮时，可接通接触器K12、K13，完成“反”、“正”点动。其点动位移大小由按下“B4”或“B3”按钮时间的长短来确定。
