双速电动机的变频调速

    1．双速电动机的特点。双速电动机就是具有两种磁极对数的电动机，其定子绕组被设计成可以通过不同的连接得到两种磁极对数，从而得到两种不同的同步转速和转子转速。    双速电动机在两种转速时的额定功率并不相同，高速挡的功率大于低速挡的功率，从而使两个转速挡的额定转矩间的差别有所缩小。表5-3列出了几种常用双速电动机在两种转速下的额定功率比和额定转矩比。表中所列是一个平均数，不同功率电动机的比值也有所不同。表中，PMN和PML分别是高速挡与低速挡时的额定功率，而TMH和TML则分别是高速挡和低速挡时的额定转矩。    表5-3    双速电动机的额定功率比和额定转矩比
    同步转速/(r/min)     PMH/PML     TMH/TML     3000/1500     约1.2     约0.6     1500/1000     约1.3     约0.87     1500/750     约1.5     约0.75     2．双速电动机采用变频调速后的有效转矩线。以同步转速为1500/750r/min的双速电动机为例，其有效转矩线如图5-21所示。由图可知，如果以2p=4作为基本状态的话，则采用双速电动机可以使实现恒转矩调速的范围大大扩展。

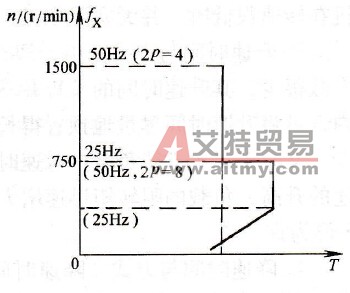

    图5-21    双速电动机的有效转矩线    3．双速电动机采用变频调速时应注意的事项    (1)与同功率的普通电动机相比，双速电动机的效率和功率因数都略低，故额定电流较大，在配用变频器时，应给予充分注意。    (2)在切换磁极对数的瞬间，因电动机的转子转速与切换前的同步转速接近，和切换后的旋转磁场间的转速差很大，将会产生很大的过电流，导致变频器因过电流而跳闸，所以磁极对数的换挡，必须在停车的情况下进行。
