大型四辊压延机新型的变频改造

    1．四象限变频器调速改造方案    1)方案选择    变频改造同样应鉴于旧压延机存在的问题、四象限变频器的功能与优点等，进行必要的经济技术的分析与认证，确定变频改造的具体方案。    在使用四象限变频器对大型四辊压延机进行变频改造时同样需用三相交流异步电动机和四象限变频器（恒或重转矩型）来更换原直流电动机及其调速系统（图5-10）。

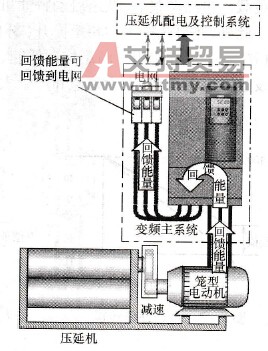

    图5-10    压延机的变频改造方案（二）    2)设备选择    (1)对在生产过程中调速范围窄的大型四辊压延机，其驱动电动机大多数时间（占总运行时间的75%~95%）都运行在高转速(一般为800r/min~990r/min)的情况，选择极数与大型四辊压延机转速匹配的三相笼型异步电动机即可。    (2)对在生产过程中调速范围宽的大型四辊压延机，其驱动电动机在中低速工作时间较长的，则需选用带强制冷却功能的专用变频电机，以满足电动机的冷却和大型四辊压延机的工艺需求。    (3)对于用于压延机调速的变频器，则选用四象限具有恒转矩功能的变频器。    2．启动转矩的提升与补偿    用于压延机调速的四象限变频器，同样需设置多种转矩补偿功能，以满足压延机的启动转矩。    3．能量回馈的消除    四象限运行的变频器可将压延机的回馈能量回馈到电网，选择转矩补偿值时，仍要防止发生励磁现象及电机发热。    四象限运行的变频器可从根本上消除了能源回馈现象，更大程度满足压延机工艺操作的需要。
