恒转矩负载的变频调速范围和传动比

    1．调速范围和负载率的关系。如上所述，变频调速系统的最高和最低工作频率都和负载率有关，所以，调速范围也就和负载率有关。    假设某变频器在外部无强迫通风的状态下提供的有效转矩线如图5-17所示。由图可知，在拖动恒转矩负载时，允许的调速范围和负载率之间的关系见表5-2。    表5-2说明：负载率越低，允许的调速范围越大。

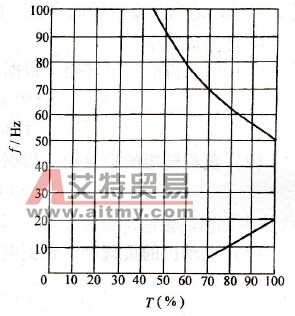

    图5-17    某变频器的有效转矩线    表5-2    不同负载率时的调速范围
    负载率(%)     最高频率/Hz     最低频率/Hz     调速范围     100     50     20     2.5     90     56     15     3.7     80     62     11     5.6     70     70     6     11.7     60     78     6     13.0     2．负载率与传动比的关系负载转矩的折算值是和传动比有关的，由式(1-9)可知，传动比λ越大，则负载转矩的折算值越小，电动机轴上的负载率也就越小。    3．调速范围与传动比的关系  由表5-2可知：    (1)当电动机轴上的负载率为100%时，允许的调速范围是比较小的。    (2)在负载转矩不变的前提下，传动比λ越大，则电动机轴上的负载率越小，调速范围（频率调节范围）越大。    因此，当调速范围不能满足负载要求时，可以考虑通过适当增大传动比，来减小电动机轴上的负载率，增大调速范围。
