负载的飞轮力矩

    一、描述惯性大小的物理量    1．转动惯量用，表示，基本定义为    J= mρ²    (5-6)式中m-物体的质量；    ρ-物体的回转半径。几种典型物体的回转半径如图5-6所示。    J的单位是kg·cm²。    2．飞轮力矩用GD²表示，单位是N·m²。它和转动惯量J的关系是    GD²=4gJ    (5-7)式中g-重力加速度。

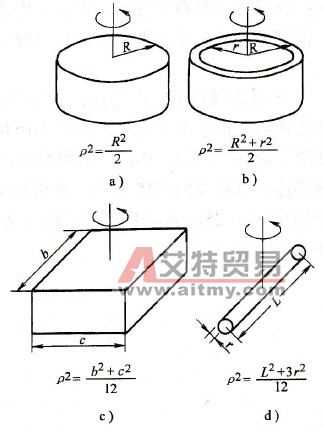

    图5-6    几种典型物体的回转半径    a)圆柱体b）圆环体c）长方体d）长辊    二、飞轮力矩的简易测定法    如上所述，电力拖动系统的惯性大小对电力拖动系统的主要影响体现在加速和减速过程中，电力拖动系统的升、降速时间由下式计算：     (5-8)式中t-电力拖动系统从n1升速（或降速）到n2所需要的时间。    但电力拖动系统的形式常常是十分复杂的，很难准确地计算其飞轮力矩。在实际工作中，如对计算精度的要求并不很高的话，则飞轮力矩可以简易测定如下：使拖动系统在某一转速下运行，然后切断电源，使之处于自由制动状态，测得“转速-时间”曲线，如图5-7中的曲线①所示。

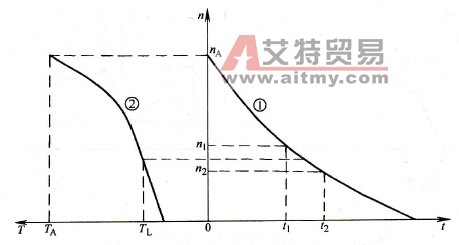

    图5-7    飞轮力矩的简易测定    图中，曲线②为负载的机械特性。    在曲线①上变化较为适中处取一小段，量出其对应的时间与转速为t1、t2和n1、n2，并从曲线②上量出在该转速时的负载转矩TL（因电动机的电源已经切断，故TM=0），代入式(5-8)中，即可求出飞轮力矩为     (5-9)
