变频器的线路抗干扰滤波器选配技术方法

    线路抗干扰滤波器实际上是电感量较小的线圈。实用中，只需将各相的连接线在同一个磁心上按同一方向绕4圈即可。从变频器输出端到电动机之间的电感线圈也可按同样方法处理，但所绕圈数可减少为3圈，如图6-25所示。    磁心通常采用环形磁心，如图6-26所示。
    图6-25    线路抗干扰滤波器

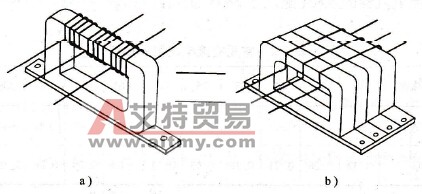

    图6-26    抗干扰滤波器    a)磁心少、匝数多b）磁心多、匝数少    当三相进线一起穿过磁心时，电流基波分量的合成磁通为零，故对电流的基波分量并无影响。但谐波分量的合成磁通不为零，故能起到削弱谐波分量的作用。    当电动机功率较大、导线较粗时，可增加磁心的个数而减少线圈的匝数，如图6-26b所示。在图6-26中，图a和图b的效果是相同的。
