用安川VS-616G5变频器改造双色胶印机的模拟调速方

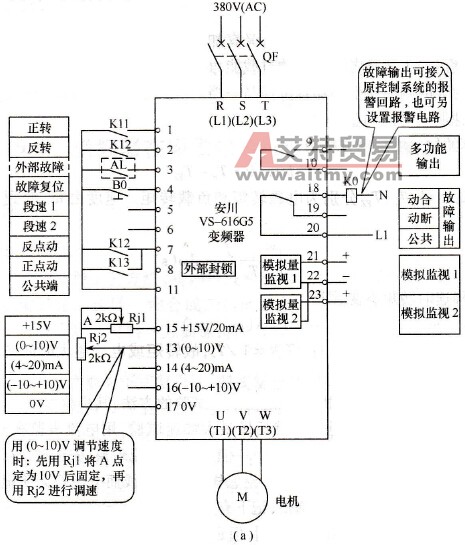

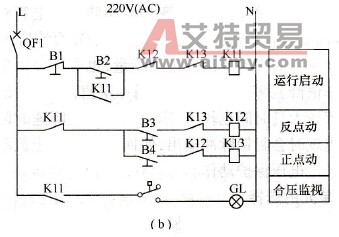

    图6-37(a)、(b)是采用安川VS - 616G5变频器和异步电动机改造双色胶印机的模拟调速变频器接线和控制接线图。

    图6-37    双色胶印机的模拟调速变频器接线和控制接线图    (a)变频方案二；(b)变频控制方案二。    这种模拟调速的调速过程与原调速相差很大，不仅仅取消了主回路的交流接触器，更主要的是充分利用变频器调速范围宽、调速稳定等优势。    (1)当按下按钮B2时K11启动，变频器开机处于待加速运行状态，电机不转动；使用Rj2电位器可完成对变频器加速。    (2)当合压开关HY-S动断触点动作时，可将变频器的输出加速到正常的工作频率。
