变频器的输入电流

    变频器的输入电路是三相交流电源经全波整流后向滤波电容器C充电的电路，如图6-10a所示。

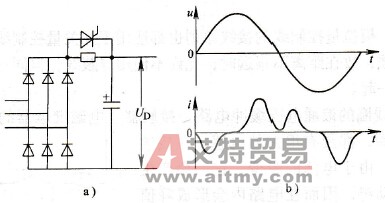

    图6-10    变频器的输入电流波形    a)输入电路b）输入电流波形    显然，只有当电源的线电压UL的瞬时值大于电容器两端的直流电压UD时，才进行充电。所以，输入电流总是出现在电压的振幅值附近，呈不连续的冲击波形式，如图6-10b所示。它具有很大的谐波成分，有关资料表明，输入电流的频谱分析如图6-11所示。由图可知，空载时其5次谐波和7次谐波分量是很大的，几乎比基波分量小不了多少。
    图6-11    输入电流的频谐分析
