调速系统中功率之间的关系

    1．基本关系。如图5-29所示，电动机在拖动负载运行时，其自身的功率必须大于负载所需要的功率，即      (5-17)    这个关系看似简单，却常常被某些用户所忽视。    2．电动机在调速过程中的有效功率。上述关系之所以容易被忽视，是人们总以为电动机的额定功率是不变的。而实际上，电动机在调速过程中，其有效功率（允许长时间运行的功率）是随转速的下降而下降的。这是因为电动机的电磁转矩是电流和磁通相互作用的结果，数值上与电流和磁通的乘积成正比。在这里：    (1)电流是不允许超过额定值的，否则电动机将发热甚至烧毁；

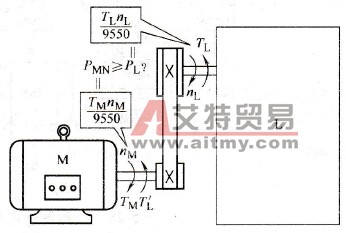

    图5-29    拖动系统功率之间的关系    (2)磁通也不允许超过额定值，否则电动机的磁路将饱和，使励磁电流严重畸变。所以电动机的有效转矩是不允许超过额定转矩的。也就是说，当电动机在额定转速以下进行调节时，其有效功率必然与转速成正比地下降：      (5-18)    例如，电动机的额定功率为75kW，额定频率为50Hz，则当运行频率为40Hz(kf=0.8)时，电动机的有效功率为    PME=75×0.8kW=60kW
