变频器的具体安装技术方法和要求

    1．墙挂式安装。由于变频器本身具有较好的外壳，故一般情况下，允许直接靠墙安装，称为墙挂式，如图6-2所示。
    图6-2    墙挂式安装及要求    为了保持通风的良好，变频器与周围阻挡物之间的距离应符合如下要求：    (1)两侧：≥100mm。    (2)上下方：≥150mm。    为了改善冷却效果，所有变频器都应垂直安装。此外，为了防止异物掉在变频器的出风口而阻塞风道，最好在变频器出风口的上方加装保护网罩。    2．柜式安装。当周围的尘埃较多时，或和变频器配用的其他控制电器较多而需要和变频器安装在一起时，采用柜式安装。柜式安装时的注意事项如下：    (1)在比较洁净、尘埃很少时，尽量采用柜外冷却方式，如图6-3a所示。    (2)如采用柜内冷却时，应在柜顶加装抽风式冷却风扇。冷却风扇的位置应尽量在变频器的正上方，如图6-3b所示。    (3)当一台控制柜内装有两台或两台以上变频器时，应尽量并排安装（横向排列），如图6-4a所示。如必须采用纵向方式排列时，则应在两台变频器间加一块隔板，以避免下面变频器出来的热风进入到上面的变频器内，如图6-4b所示。
    图6-3    单台变频器的柜式安装    a)柜外冷却方式b）柜内冷却方式

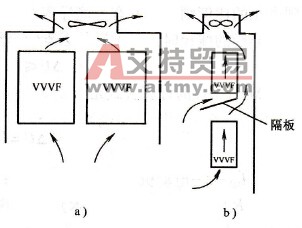

    图6-4    两台变频器的柜式安装    a)横向排列b）纵向排列
