变频器PID控制中传感器的接线

    目前常用的压力传感器主要有两种：远传压力表和压力变送器，今分别说明如下：    (1)远传压力表。这种压力表内部有一个电位器。电位器的滑动端与压力表的指针相连，故滑动端的位置与指针指示的读数相对应，如图7-23所示。电位器的电阻值大多是400Ω，两个固定端可以直接和目标值给定电位器的固定端并联，也可以另用外部的(0～10)V直流电源，其0V端与变频器目标信号的0V端相接，则滑动端输出的就是与实际压力成正比的反馈信号，接到变频器的反馈信号通道。这里的反馈信号是电压信号，从V2端输入。

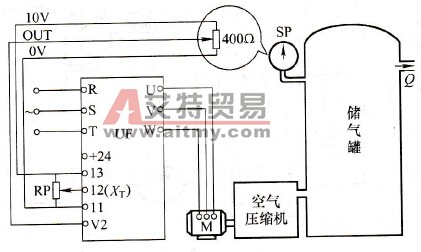

    图7-23    远传压力表的接法    (2)压力变送器。压力变送器是一种输出信号与被测物理量成正比的测量仪器。其输出信号大多是电流信号，所需电源通常是直流24V，变频器一般都为用户提供+24V的直流电源，如图7-24所示。

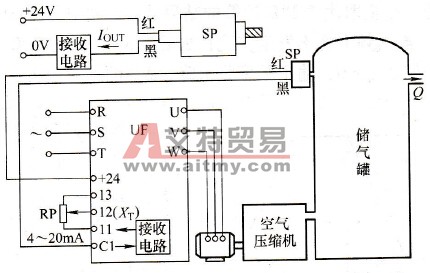

    图7-24    压力变送器的接法    压力变送器的输出端只有两根线：红线接电源的“+24V”，黑线接与电源的0V之间串联电流信号的接收电路，如图7-24的上部所示。具体到变频器，则压力变送器的黑线只需接到反馈信号输入端，如图7-24中的C1端，电流信号的接收电路在变频器内部的C1和11（0V端）之间。
