变频风机的静压PID控制方式

    送风机的空气处理装置是采用冷热水来调节空气温度的热交换器，冷、热水是通过冷、热源装置对水进行加温或冷却而得到的。大型商场、人员较集中且面积较大的场所常使用此类装置。图6-6所示给出了一个空气处理装置中送风机的静压控制系统。    在第一个空气末端装置的75%～100%处设置静压传感器，通过改变送风机人口的导叶或风机转速的办法来控制系统静压。如果送风干管不只一条，则需设置多个静压传感器，通过比较，用静压要求最低的传感器控制风机。风管静压的设定值（主送风管道末端最后一个支管前的静压）一般取250～375Pa之间。若各通风口挡板开起数增加，则静压值比给定值低，控制风机转速增加，加大送风量；若各通风口挡板开启数减少，静压值上升，控制风机转速下降，送风量减少，静压又降低，从而形成了一个静压PID控制的闭环。

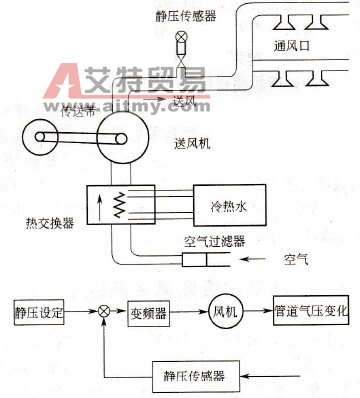

    图6-6    一个空气处理装置中送风机的静压控制系统    在静压PID控制算法中．通常采用两种方式，即定静压控制法和变静压控制法。定静压控制法是系统控制器根据设于主风道2/3处的静压传感器检测值与设定值的偏差。变频调节送风机转速，以维持风道内静压一定。变静压控制法即利用DDC数据通信技术，系统控制器综合各末端的阀位信号，来判断系统送风量盈亏，并变频调节送风机转速，满足末端送风量需要。由于变静压控制法在部分负载下风机输出静压低，末端风阀开度大，因此风机节能效果好、噪声低，同时又能充分保证每个末端的风量需要。    控制管道静压的好处是有利于系统稳定运行并排除各末端装置在调节过程中的相互影响。此种静压PID控制方式特别适合于上下楼层或被隔开的各个房间内用一台空气处理装置和共用管道进行空气调节的场合，如商务大厦的标准办公层等。
