中央空调冷却水系统的变频调速

    冷却水系统在实现变频调速时，主要有两种控制方式：    1．温度控制即根据回水温度进行控制。其要点如下：    (1)如果回水温度太高，将影响冷冻主机的冷却效果。为了保护冷冻主机，当回水的温度超过一定值后，整个空调系统必须进行保护性跳闸。一般规定，回水温度不得超过37℃。因此，根据回水温度来决定冷却水的流量是可取的。    (2)当回水温度升高时，冷却泵的转速也逐渐升高，加大冷却水的流量，以保证散热效果。当回水温度升高到某一设定值（如35℃）时，应该采取进一步措施，或增加冷却泵的运行台数，或增加水塔冷却风机的运行台数。    (3)当进水和回水温度低时，可降低冷却泵的转速，以增加节能效果。但即使进水和回水的温度很低，也不允许冷却水断流。因此，在实行变频调速时，应预置一个下限工作频率。    2．温差控制    (1)控制要点。即根据冷却回水温度tB和冷却进水温度tI之差来进行控制。因为冷冻主机的发热程度是随负载轻重而有所变化的，加以冷却水的进水温度又并不稳定，所以用温差控制是更为合理的。温差大，说明冷冻主机发热比较严重，应提高冷却泵的转速，加大冷却水的流量，从而加快带走热量的速度，以保证对冷冻主机的冷却效果；反之，温差小，说明冷冻主机发热并不严重，可适当降低冷却泵的转速，减小冷却水的流量，以增加节能效果。    (2)温差值的确定。如温差值定低了，水泵的平均转速将上升，影响节能效果；温差值定高了，在进水温度偏高时，又会影响冷却效果。由于进水温度是随环境温度而改变的，因此温差的大小应能根据进水温度进行适当调整，即进水温度较低时，应主要着眼于节能效果，温差的目标值可适当高一些；而在进水温度较高时，则必须保证冷却效果，温差的目标值应低一些。    (3)温差控制器的作用。如图8-31所示，它的主要作用有两个：    1)根据冷却回水温度tB和冷却进水温度tI得出温差信号XF作为变频器的反馈信号；    2)根据冷却进水温度tI调整温差信号的目标值。实践表明，把温差值控制在3~5℃的范围内是比较适宜的。

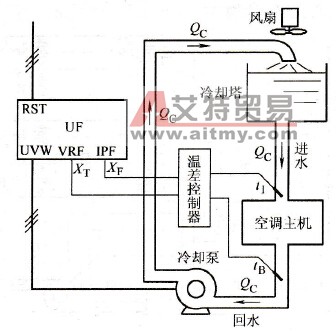

    图8-31    冷却水的温差控制
