水泵用变频器的暂停功能

    在生活供水系统中，夜间的用水量常常是很小的，如果容量较大的泵继续处于运行状态，将导致能源的浪费。为了更好地节约能源，通常的做法是：让容量较大的主泵暂停（休眠），而起动容量较小的辅助小泵或用气压罐来维持管网中的压力。当进入白天，用水量又增加时，令主泵中止暂停（唤醒）。    各种变频器在这方面设置的差异较大，下面是几种主要的控制方式。    1．以压力为基准的暂停功能（见图8-20）。夜深人静时，即使主泵在下限频率下运行，供水压力仍可能超过上限值pH。因此，压力是否超过上限值可以用来作为判断主泵是否需要暂停的标准。但由于用户的用水情况常常是很不稳定的，有时超过上限压力的时间很短，属于偶发性的过压。对于这种偶发性过压，是不必暂停的。

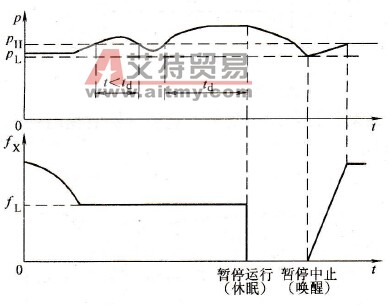

    图8-20    以压力为基准的暂停功能    所以，变频器设置了一个确认时间td，如果超过上限压力的时间小于td，变频器可以不必理会；只有当超过上限压力的时间较长，大于确认时间td时，变频器才使主泵暂停运行（也叫休眠），同时起动辅助小泵，使管网维持必要的压力。    当管网压力低于下限值pL时，说明用户的用水量又已增加，依靠辅助小泵（或气压罐）已经难以维持必要的压力了，变频器将中止暂停，重新起动主泵（也叫唤醒）。    2．预置暂停区间。在一天24h中，根据实际用水情况，设置一个暂停区间。每天到了暂停区间所规定的时间，就让主泵暂停（休眠），而起动辅助小泵。辅助小泵只需将管网压力保持在“休眠压力”就可以了。同时，设置一个在暂停区间内的压力容许偏差值。    当管网压力低于暂停压力的下限值时，应“唤醒”主泵，使压力不再下降。直至管网压力又高于暂停压力的上限值时，再让主泵继续暂停，如图8-21所示。    3．以频率为基准的暂停功能。采用PID调节功能实现恒压供水时，在用户的用水流量很小时，为了保持管网的压力恒定，变频器的输出频率必须不断地下降。当变频器的输出频率下降到某一极限频率fsL时，令主泵暂停。

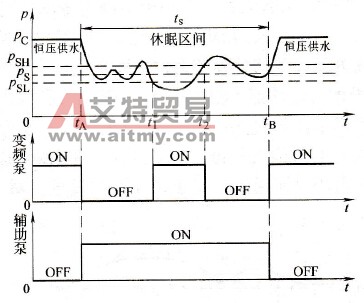

    图8-21    预置暂停区间功能    这里，判断主泵是否暂停的主要标准是变频器的输出频率是否下降到极限频率fsL，如图8-22所示。

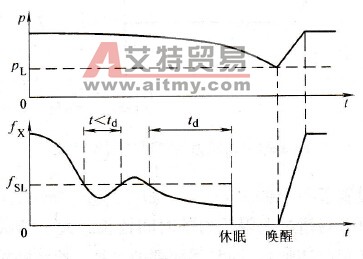

    图8-22    以频率为基准的暂停功能    同样，为了防止在短时间内水泵时而停止、时而起动的“振荡”现象，也需要设置一个确认时间td。如果低于下限频率的时间小于td，变频器可以不必理会；只有当超过下限频率的时间较长，大于确认时间td时，变频器才使主泵暂停运行（休眠），同时起动辅助小泵，使管网维持必要的压力。    主泵暂停后，如果由于用户的用水量增加，使管网压力低于下限值pL时，变频器将中止暂停，重瓶起动主泵（唤醒）。
