基于变频器的电动机挡板控制与转速控制

    电动机以定速运转，调节风机风量的典型方法是采用挡板控制。根据挡板在风道中的安装位置可分为出口挡板控制和入口挡板控制。用出口挡板控制时，挡板关小则风阻增大，不能在宽范围内调节风量。另外，在低风量区轴功率减小不多，从节能的观点来看不适于风量控制。通常用人口挡板比出口挡板风量的控制范围广。且关小入口挡板时轴功率大体与风量成比例下降。    与挡板控制相比，转速控制的节点效果明显。如图3-2中的理想曲线表示用效率为100%的调速装置进行运转速控制时所需的功率。实际上不同的调速器其效率是不同的。各类曲线与理想曲线的差距表示调速装置本身的损耗。由图可见，用电磁转差离合器调速效率比较低，变频器调速由于效率高，更接近理想曲线。变频器调速时效率和容量、频率的关系如图3-3和图3-4所示。在图3-3中，当容量减小使总的效率降低主要是由于电动机效率降低造成的，变频器本身的效率与容量关系不大。图3-4在低速区效率的降低也是由于电动机的缘故，如能采用高效节能型电动机则可使总效率提高。

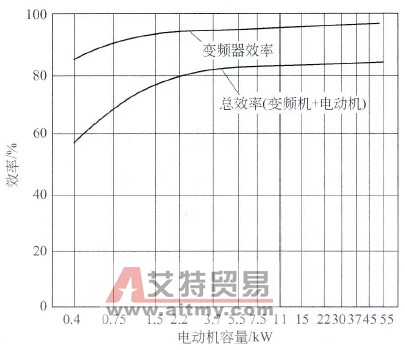

    图3-3    效率-容量特性

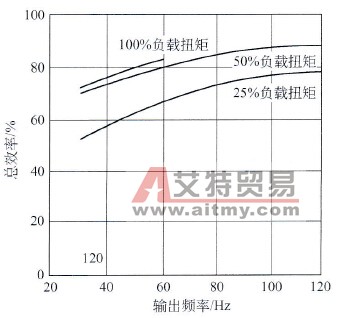

    图3-4    效率-频率特性
