风机泵类负荷中工频电源到变频器的切换控制要

    对于风机泵类机械只要节能运转，故从投资方面希望选个便宜的。另一方面，某些风机泵类又是企业的重要设备，希望它能可靠性地连续运转。故需要从工频电源到变频器及从变频器到工频电源的自动切换功能。当发生瞬时停电时能有自动再启动功能等。    由鼓风机的运行特性来看，在高风量区（90%～100%风量），用挡板控制和变频调速相比消耗功率相差无几，风量越低则用变频调速消耗的功率越显减小。由于最大风量时用工频电源使电动机运转其效率比变频时高，故高风量区一般采用工频电源恒速运转，可获得更好的节能效果。只有低风量区才采用变频器调速，故变频器需设置由工频切换到电动机残留电压推算其频率，使接入变频器的输出频率表与测出的频率一致，再使变频器由低电压逐步升到规定的电压。切换控制过程如图3-8所示。

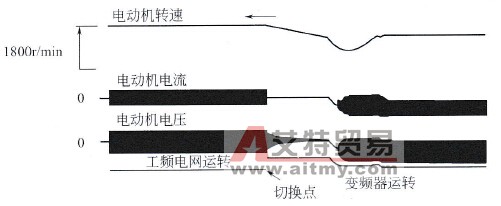

    图3-8    工频电源到变频器的切换
