变频器实现恒压控制技术方法

    有的用户希望使用他们所熟悉的电接点压力表来进行恒压供水控制，这种压力表在压力的上限位和下限位以及指针本身都有电接点。比较直观，也比较价廉，又不必进行PID控制，用户较易掌握。因此，为一部分用户所喜欢。具体电路如图3-15所示，介绍如下：

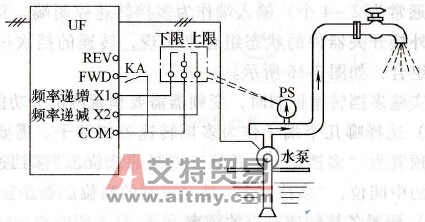

    图3-15    利用升、降速端子进行恒压控制    1．控制方案    首先，将变频器输入控制端中的X1端子预置为升速(UP)端子；X2端子预置为降速(DOWN)端子。    压力表的指针与变频器的公共端COM相接；上限触点接至降速端子X2；下限触点接至X1。    2．动作要点    (1)当压力由于用水流量较小而升高，并超过上限值时，上限触点使X2-COM接通，变频器的输出频率下降，水泵的转速和流量也下降，从而使压力下降。当压力低于上限值时，X2-COM断开，变频器的输出频率停止下降；    (2)当压力由于用水流量较大而降低，并低于下限值时，下限触点使X1-COM接通，变频器的输出频率上升，水泵的转速和流量也上升，从而使压力升高，当压力高于下限值时，X1-COM断开，变频器的输出频率停止上升。    一般说来，供水系统对水压精度的要求较低，只要上、下限触点的位置安排适当，上述控制系统是能够满足要求的。
