变频器的升速端子和降速端子

    变频器的输入控制端中，有两个端子，经过功能设定，可以作为升速和降速之用。    图3-12所示，如果将频率给定方式预置为“外接端子升、降速”方式的话，则可以在输入控制端子中任选两个端子（见图3-12 X1和X2端），将它们分别预置为“频率递增”和“频率递减”，则X1和X2端子具有如下功能：

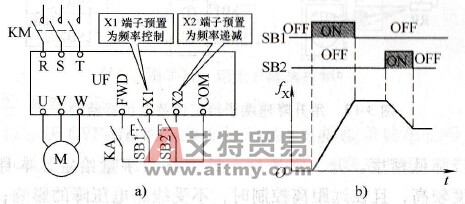

    图3-12    外接升、降速端子    a)外接升、降速端子接法b）功能示意图    “X1-COM”接通→频率上升；    “X1-COM”断开→频率保持或回复至原来的频率；    “X2-COM”接通→频率下降；    “X2-COM”断开→频率保持或回复至原来的频率。    如图3-12b所示。    升速和降速端子常写成“UP/DOWN”端子。
