变频器控制电动机的反转控制

    1．改变相序    一般情况下，人们习惯于通过改变相序来改变电动机的旋转方向。具体方法是，任意交换电动机的两根相线。但在使用变频器的情况下，需要注意如图3-11a所示的几种情形：    (1)交换变频器进线的相序是没有意义的。因为变频器的中间环节是直流电路，所以，变频器输出电路的相序与输入电路的相序之间，是毫无关系的。    (2)交换变频器输出线的相序是可以的，但却不是最佳方案。因为从变频器到电动机的导线通常是比较粗的，尤其是当电动机的容量较大时，要交换主电路的相序，是比较费事的。

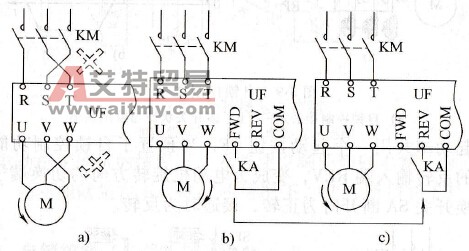

    图3-11    改变旋转方向的方法    a)错误或不妥的方法b）正转控制c）反转控制    2．改变控制端子    变频器的输入控制端子中，有“正转控制端”( FWD)和“反转控制端”( REV)。如果原来控制线是接到FWD端的，而发现电动机的旋转方向反了，则只需将控制线改接到REV端就可以了。    3．改变功能预置    例如，康沃CVF-G2系列变频器中，功能码“b-4”用于预置“转向控制”。数据码为“0”时是正转，数据码为“1”时是反转。
