变频器的接触器选择

    (1)输入接触器。因为接触器本身并无保护功能，故不必考虑误动作的问题。只要其主触点的额定电流不小于变频器的额定电流就可以了：    IKN1≥IN    (3-2)式中，IKN1-输入接触器主触点的额定电流(A)。    (2)输出接触器。由于变频器的输出电流中含有频率与载波频率相同的谐波成分，如图3_4中的曲线①所示，故输出接触器主触点的额定电流应略大于电动机的额定电流：    IKN2≥1.1IMN    (3-3)式中，IKN2-输出接触器主触点的额定电流(A)；    IMN-电动机的额定电流(A)。

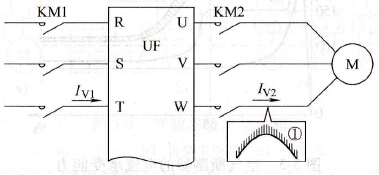

    图3-4    接触器的触点电流
