变频器的空气断路器和快速熔断器选择

    在选择空气断路器和快速熔断器时，必须注意其“断路电流”，即断路器和快速熔断器的保护电流的大小。    (1)需要注意的几个方面    1)变频器接通电源时，有较大的充电电流，如图3-3中的曲线①所示。对于容量较小的变频器，有可能使断路器或快速熔断器误动作。

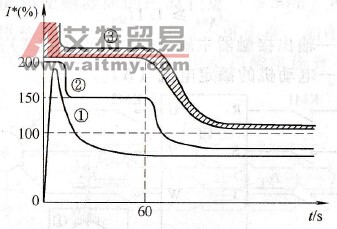

    图3-3    空气断路器的电流承受能力    2)变频器的输入电流内，具有大量的高次谐波成分。因此，电流的峰值有可能比基波分量的振幅值大很多，导致断路器和快速熔断器的误动作。    3)变频器本身具有150%、1min的过载能力，如图中的曲线②所示。如果断路器和快速熔断器的动作电流过小，将使变频器的过载能力不能发挥作用。    (2)选择原则    IQN≥(1.3～1.4)IN    (3-1)式中 IQN-断路器和快速熔断器的额定电流(A)；    IN-变频器的额定电流(A)。    断路器和快速熔断器的电流承受能力应如图中的曲线③所示。
