变频器的输入主电路

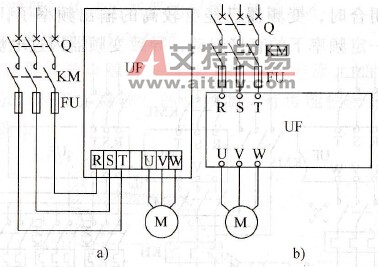

    变频器输入侧的主电路如图3-1所示，其主要配置有：
    图3-1    变频器输入主电路    a)主电路接法b）电路图    (1)空气断路器Q。它除了为变频器接通电源外，还有如下作用：    1)隔离。当变频器需要检查或修理时，断开空气断路器，使变频器与电源隔离。    2)保护。空气断路器具有过电流保护和欠电压保护等保护功能。能有效地对变频器电路进行短路保护及其他保护。    (2)输入接触器KM。用于接通或切断变频器的电源。可以和变频器的报警输出端子配合，当变频器因故障而跳闸时，使变频器迅速地脱离电源。    (3)快速熔断器FU。主要用于短路保护。当变频器的主电路发生短路时，其保护作用快于空气断路器。    有的变频器在内部直流回路内已经配置了快速熔断器，外电路就不必再配置了。
