变频电动机的有效工作点和有效转矩线

    (1)额定工作。点在额定频率fN下运行时，大家都习惯于有一个额定工作点，如图4-7a中曲线①上之QN点所示。在这一点，电动机的电磁转矩等于额定转矩TMN。

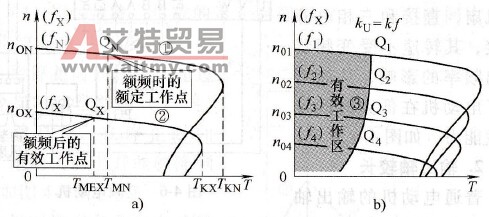

    图4-7    变频调速的有效转矩线    a)有效转矩的概念b）有效转矩线    额定转矩TMN的含义：电动机在额定频率下工作时，允许长时间输出的最大转矩。就是说，如果负载转矩超过了TMN，电动机将处于过载状态。    (2)有效工作点。当工作频率低于额定频率时，如不进行补偿，则临界转矩变小，其机械特性如曲线②所示。在这种情况下，允许长时间运行的最大转矩也必减小，如曲线②之QX点。与QX点对应的转矩TME1，称为有效转矩。QX点为有效工作点。    (3)有效转矩线。对应于每一个工作频率，都有一条机械特性曲线。例如，在kU=kf时，不同频率下的机械特性曲线簇如图b所示。图中，Q1、Q2、Q3、Q4点分别为不同频率下的有效转矩点。将这些点连接起来，便得到有效转矩线TME=f(n)，如曲线③所示。    (4)有效转矩线与工作点。有效转矩线是说明电动机允许工作范围的曲线，就是说，拖动系统的工作点不应该超过有效转矩线的范围，否则将导致电动机的过载。
