变频器控制电动机正反转电路

    电路如图3-25所示，电路在设计时考虑了以下几点。    a．接触器KM仍只作为变频器的通、断电控制，而不作为变频器的运行与停止控制，因此断电按钮SB2仍由运行继电器封锁。    b．控制电路串接总报警输出触点30C、30B，当变频器故障报警时，切断控制电路而停机。    c．变频器的通电、正反转运行控制均采用应用最为方便的主今按钮。

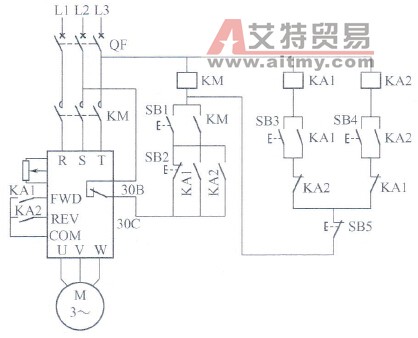

    图3-25    电动机正反转控制电路    电路中各元器件的作用为：按钮SB1、SB2用于控制接触器KM的接通或断开，从而控制变频器的通电或断电；按钮SB3用于控制正转继电器KA1的吸合，从而控制电动机的正转运行；按钮SB4用于控制继电器KA2的吸合，从而控制电动机的反转运行；按钮SB5用于控制停止。    电路的工作过程为：当按下SB1，KM线圈得电吸合，其主触点接通，变频器通电处于待机状态。与此同时KM的辅助动合触点使SB1自锁。这时如按下SB3，KA1线圈得电吸合，其动合触点KA1接通变频器的FWD端子，电动机正转。与此同时，其另一动合触点闭合使SB3自锁，动断触点断开，使KA2线圈不能通电。如果要使电动机反转，先按下SB5使电动机停止，然后按下SB4，KA2线圈得电吸合，其动合触点KA2闭合，接通变频器REV端子，电动机反转。与此同时，其另一动合触点KA2闭合使SB4自保，动断触点KA2断开使KA1线圈不能通电。不管电动机是正转运行还是反转运行，其两继电器的另一组动合触点KA1、KA2都将总电源停止按钮SB2短路，使其不起作用，防止变频器在运行中误按下SB2而切断总电源。
