变频器同步控制的概念

    1．多单元拖动系统的同步运行    许多生产机械都具有多个运行单元，各单元的运行速度之间，常常需要按一定的规律配合。要点如下：    (1)各单元的转速必须能够统一调整（简称统调），即一起加速，一直减速。    (2)各单元的转速又都能够单独进行微调。    图3-25所示，是在印染、造纸等机械中常见的多单元拖动系统，它们对同步控制的基本要求是保持被加工物在各单元的线速度一致：    v1=v2=v3=…

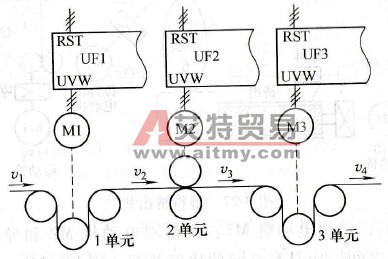

    图3-25    多单元拖动系统    2．生产机械实例    (1)热溶印染机。如图3-26所示，全机分6个单元，分别是轧车、烘箱1、烘箱2、烘箱3、烘箱4和落布单元。轧车是主令单元，即全系统的速度快慢由轧车决定。其余是从动单元，从动单元的转速随主令单元一起变化。

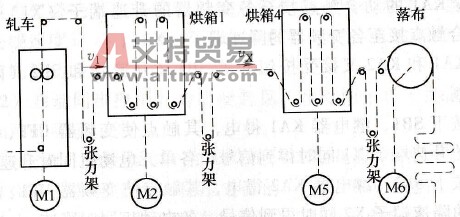

    图3-26    热溶印染机    拖动系统运行的基本要求是各单元布的线速度必须保持同步。如有差异，应能进行调整。    (2)塑料挤出机。图3-27是塑料挤出机的大致构造。加料后，首先把塑料颗粒加热至溶融状态，然后由挤出头挤出，并吹压成薄膜，由拉料辊拉出，经导辊导引至卷绕辊卷绕。

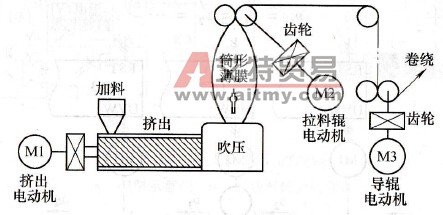

    图3-27    塑料挤出机    在这里，挤出电动机M1、拉料辊电动机M2和导辊电动机M3的转速之间，应具有一定的比例关系。因此，M1、M2和M3应该同时加速、同时减速，但各电动机的具体转速，可以通过微调来分别进行调整。
