变频器PID的控制逻辑

    (1)负反馈。对于空气压缩机来说，当实际压力小于目标压力时，要求变频器的输出频率上升，即：    XF<XT→fx↑    这种情况称为负反馈。    也有的书上根据：    fx↑→XF↑的特点，称为正逻辑，如图3-47a所示。

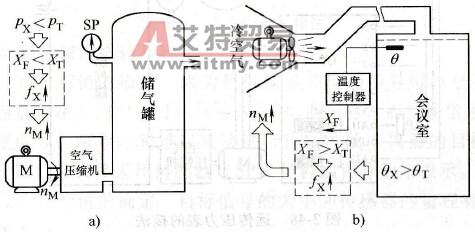

    图3-47    反馈的逻辑    a)负反馈b）正反馈    (2)正反馈。图b所示，是会议室温度控制的例子。该会议室是通过风机吹入冷空气来降温的，风机采用变频调速。当会议室的实际温度高于目标温度时，要求变频器的输出频率上升，即：    XF>XT→fX↑    这种情况称为正反馈，或负逻辑。    使用闭环控制时，对于控制逻辑，一定要分辨清楚，否则将达不到控制要求。
