变频拖动系统的常见传动机构

    电动机在带动负载运行时，在电动机的输出轴和负载的输入轴之间，必须通过传动机构进行连接，如图4-13所示。    (1)联轴器传动。如图a所示，联轴器是把电动机和负载的轴直接相连，两者之间并无减速环节。常用于风机和水泵等负载。    (2)带轮传动。如图b所示，有一定的减速比。由于皮带传动具有一定的柔性，对连接的精度要求较低，故常用于各种机械的第一级传动。

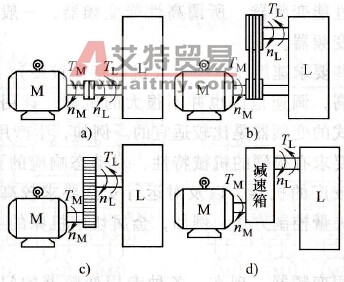

    图4-13    常见的传动机构    (3)齿轮传动。如图c所示，齿轮传动具有较大的减速比，主要用于对精度要求较高的传动系统中。    (4)减速箱。如图d所示，通常由多级齿轮构成，也有用蜗轮、蜗杆构成的。减速箱的减速比较大，用于要求低速运行的负载。
