变频器恒转矩负载的特点

    1．机械特性    当电动机拖动生产机械旋转时，牛产机械总会产生阻碍旋转的阻转矩。图4-19a所示，是带式输煤机的示意图，由图知，阻碍传输带运动的是传输带与滚轮之问的摩擦力，而作用半径就是滚轮的半径。所以，传输带的阻转矩足：    TL=Fr    (4-19)式中 TL-负载转矩(N·m)；    F-传输带与滚轮的摩擦力(N)；    r-滚轮的半径(m)。

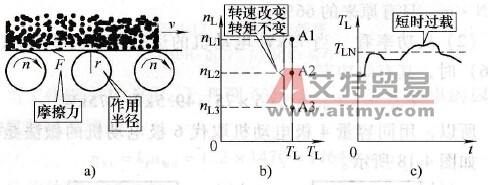

    图4-19    恒转矩负载举例    a)带式输煤机b）负载机械特性c）负载的工况    负载的机械特性是指阻转矩和转速之间的关系，在式(4-19)中，摩擦力F是和转速的快慢没有关系的，滚轮的半径r更是不变的常数。所以，负载的阻转矩是不随转速而变的，故称为恒转矩机械特性，如图4-19b所示，具有恒转矩机械特性的负载就称为恒转矩负载。    2．工况    所谓恒转矩，指的是负载转矩不随转速而变，但并不等于负载转矩的大小永远不变。事实上，传输带上煤的数量是不可能恒定不变的，其负载转矩与时间之间的关系如图4-19c所示。负载转矩随时间而变的关系称为工况。关于工况的类别见4.1.1节。    输煤机的工况属于连续变动负载，它有可能短时间过载，如图c所示。在决定，变频器容量时，必须充分考虑到这个特点。应该具体测量其最大工作电流，以及最大电流可能运行的最长时间，以便准确地选择变频器的容量。    3．实例    (1)电动机数据55kW，102.5A，1480r/min；实测最大电流为95A，最大负载率ζmax为
     (2)调速范围根据实际需要，将调速范围定为2：1，工作频率范围是25~ 50Hz。    (3)变频器选型    1)容量。因为电动机的最大运行电流并未超过额定电流，故变频器的容量不必加大。    2)型号。考虑到输煤机要求转速平稳，且起动转矩较大，故选用富士公司的G1系列变频器，额定数据是：85kVA，112A。
