变频器的输入电流与输出电流
来源：艾特贸易2017-06-05
简介在图 4-10a 中，电源侧的额定电流是 86A ，而输出侧的额定电流只有 60A ，原因何在呢？这是因为，变频器的输入电流中，存在着许多无功的高次谐波成分。所以，输入的全电流应该是：
在图4-10a中，电源侧的额定电流是86A，而输出侧的额定电流只有60A，原因何在呢？这是因为，变频器的输入电流中，存在着许多无功的高次谐波成分。所以，输入的全电流应该是：
(4-5)式中Is-变频器输入的全电流，即电源侧电流(A)； I(1)-基波电流(A)； I(5)-5次谐波电流(A)； I(7)-7次谐波电流(A)。 高次谐波电流当然要流过输入侧的导线，并使导线发热。变频器铭牌上给出电源侧额定电流的目的，是告诉用户，变频器的进线中可能流过的最大电流，供选择导线时参考。所以，输入侧的额定电流是包括高次谐波电流在内的全电流。

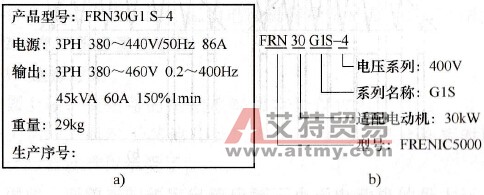

图4-10 变频器的铭牌数据 a)富士变频器铭牌b）型号的含义
