变频器的输入电压和输出电压

    (1)额定输入电压。是指适用于变频器的电源电压，在我国，低压电网的电压是380V。    (2)额定输出电压。因为变频器的输出电压是随频率而变的，不是常数，所以，变频器是以最大输出电压作为额定电压的。    一般说来，变频器的输出额定电压总是和输入额定电压大致相等的。    (3)输出电压的上限值。如图4-10a所示，输入电压的上限值是440V，而输出电压的上限值是460V。    这是因为，变频器在额定频率时的对应电压，是有一点调节余地的。在图4-11中，如图a所示，是调制波的振幅与载波的振幅相等的情形。假设这时变频器的输出电压等于380V，如果把调制波的振幅略提高一点，如图b所示，则最中间部分的脉冲就合并起来了，输出电压就有所增加了。
    图4-10    变频器的铭牌数据    a)富士变频器铭牌b）型号的含义

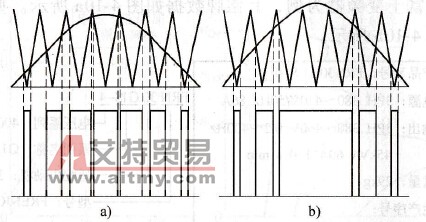

    图4-11    变频器最大输出电压的调整    a)未调整的波形 b）电压增大的波形
