恒功率负载的特点

    恒功率负载的典型代表是卷绕机械。它有以下几个特点：    1．卷绕机械的工作特点    如图4-35所示。卷绕机械在卷绕过程巾，有两个基本要求：

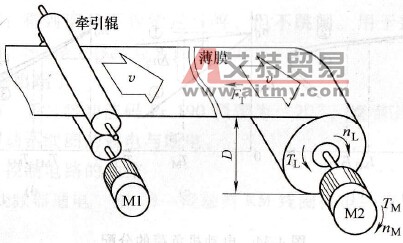

    图4-35    卷绕机械    (1)要求被卷物的张力FT保持恒定，否则将影响被卷物的材质；    (2)为了使张力恒定，被卷物在行进过程中的线速度v必须恒定。    根据力学原理，被卷物在卷绕过程中消耗的功率也就是恒定的：    PL=FTv=C    (4-21)式中PL-卷绕功率(kW)；    FT-被卷物的张力(N)；    v-被卷物的线速度( m/s)。    所以，卷绕机械是恒功率负载。    2．卷绕机械的机械特性    卷绕机械在运行过程中的阻力就是被卷物的张力FT，作用半径是被卷物的卷绕半径r，故负载转矩的大小是：    TL=FTr(4-22)式中 TL-负载转矩(N·m)；    FT-被卷物的张力(N)；    r-卷绕半径(m)。    卷绕开始时，卷径很小，故阻转矩也很小，但为了保证线速度恒定，转速却很高，如图4-36中的A点所示；

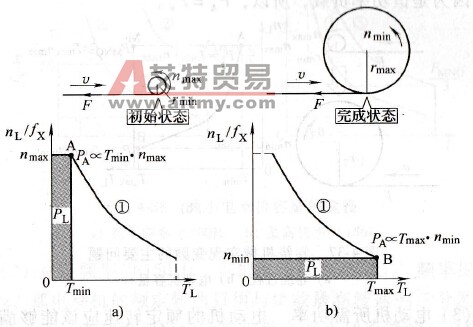

    图4-36    卷绕机械的机械特性    a)起卷时b）卷绕结束时    随着被卷物的卷绕半径越来越大，负载转矩也随之增大，而转速却在下降；    卷绕结束时，卷绕半径最大，负载转矩也最大，而转速却下降到最小，如图4-36b中之B点所示。    所以，图中的曲线①就是卷绕机械的机械特性。
