变频器的多级转速设定功能

    多级转速设定功能又称多段速度运行设定功能，可以使电机以预定的速度按一定的程序运行。用户可以通过对多功能端子的组合选择记忆在内存中的频率指令，其速度图如图7-14所示。与用模拟信号设定输入频率相比，采用此种控制方式时，可以达到对频率进行精确设定和避免噪声影响的目的。此外，该功能还为和PLC进行连接提供了方便的条件，并可以通过极限开关（行程开关或限位开关）实现简易位置控制。

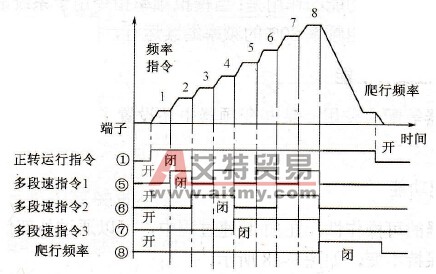

    图7-14    频率设定的速度图
